1.该产品主要用在火电站主蒸汽管道上做闭路装置。
2.阀门关闭件升降由安装在支架上的手轮，齿轮，电动装置控制。
3.制造验收技术条件按日本火力发电用阀门标准E101的规定。
4.阀门结构长度按E101的规定。
5.阀体焊接坡口按ANSIB16.25的规定或按用户提供尺寸。
6.铸钢件射线无损探伤按MSS.SP-54的规定。
7.壳体强度及密封试验标准按E101的规定。
8.阀门上铸有介质流向标志。
9.关闭件为阀瓣，经阀瓣盖和阀杆活动连接，通过阀杆的旋转和升降来开启和关闭。
10.阀体与支架通过螺纹连接。
11.阀座与阀瓣密封面堆焊STL硬质合金，耐腐蚀，耐冲刷，抗擦伤性能好。
12.中法兰没有垫片，而是靠介质静压力或螺栓的预紧力，二个合力迫使密封环变形达到紧封。
13.阀门设有上密封装置，防止填料部分泄漏。
14.阀门设有防转装置，防止阀座与阀瓣密封的摩擦。

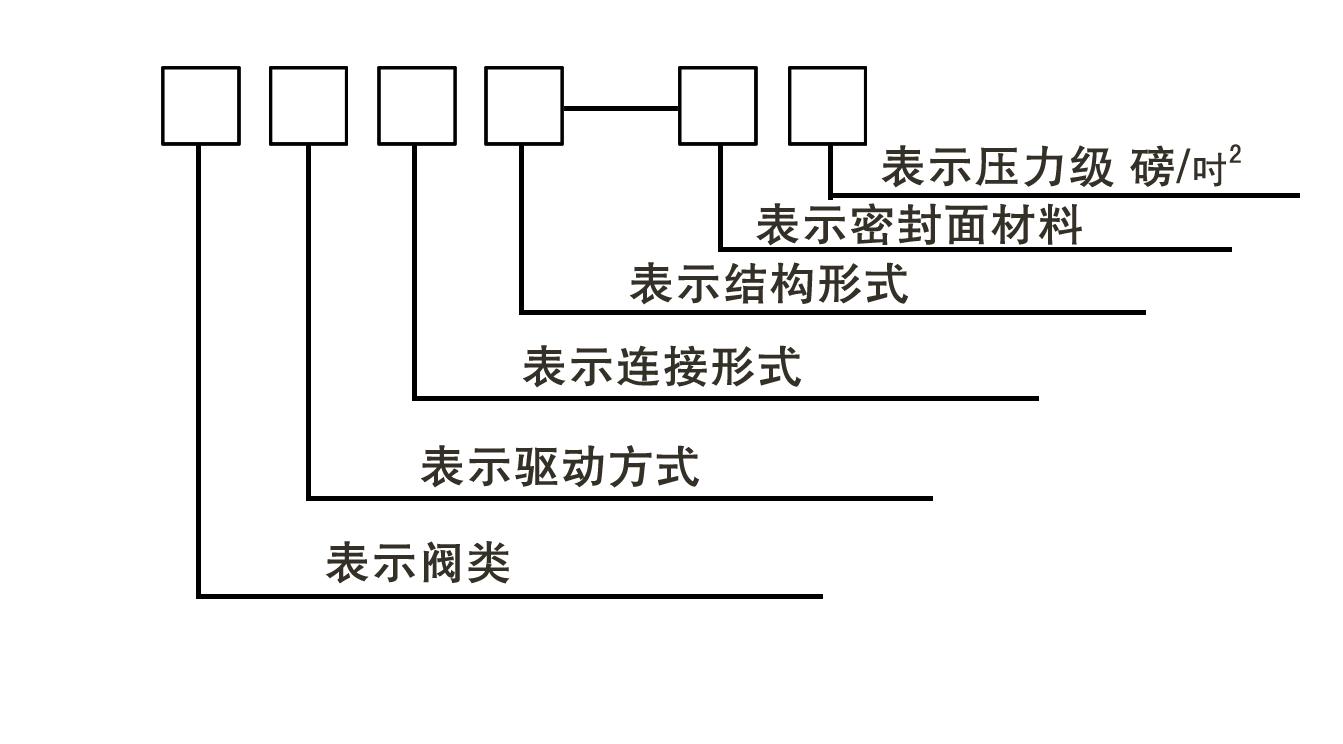

15.产品型号释义：
壳体材料适用范围
|
壳体材料 |
适用温度≤℃ |
|
ASTM A216 WCB |
427 |
|
ASTM A217 WC1 |
454 |
|
ASTM A217 WC6 |
552 |
|
ASTM A217 WC9 |
593 |
压力温度规范 ASTM A216 WCB
|
工作温度 ℃ |
压 力 级 |
|
1500Lb |
2000Lb |
2500Lb |
3500Lb |
|
工 作 压 力 bar |
|
38 |
260 |
347 |
434 |
607 |
|
427 |
145 |
193 |
241 |
337 |
ASTM A217 WC1
|
工作温度 ℃ |
压 力 级 |
|
1500Lb |
2000Lb |
2500Lb |
3500Lb |
|
工 作 压 力 bar |
|
38 |
244 |
325 |
407 |
570 |
|
454 |
171 |
228 |
285 |
400 |
ASTM A217 WC6
|
工作温度 ℃ |
压 力 级 |
|
1500Lb |
2000Lb |
2500Lb |
3500Lb |
|
工 作 压 力 bar |
|
38 |
264 |
352 |
439 |
615 |
|
552 |
63 |
84.5 |
106 |
148 |
ASTM A217 WC9
|
工作温度 ℃ |
压 力 级 |
|
1500Lb |
2000Lb |
2500Lb |
3500Lb |
|
工 作 压 力 bar |
|
38 |
264 |
352 |
439 |
615 |
|
593 |
40 |
53 |
66 |
93 |
产品尺寸图

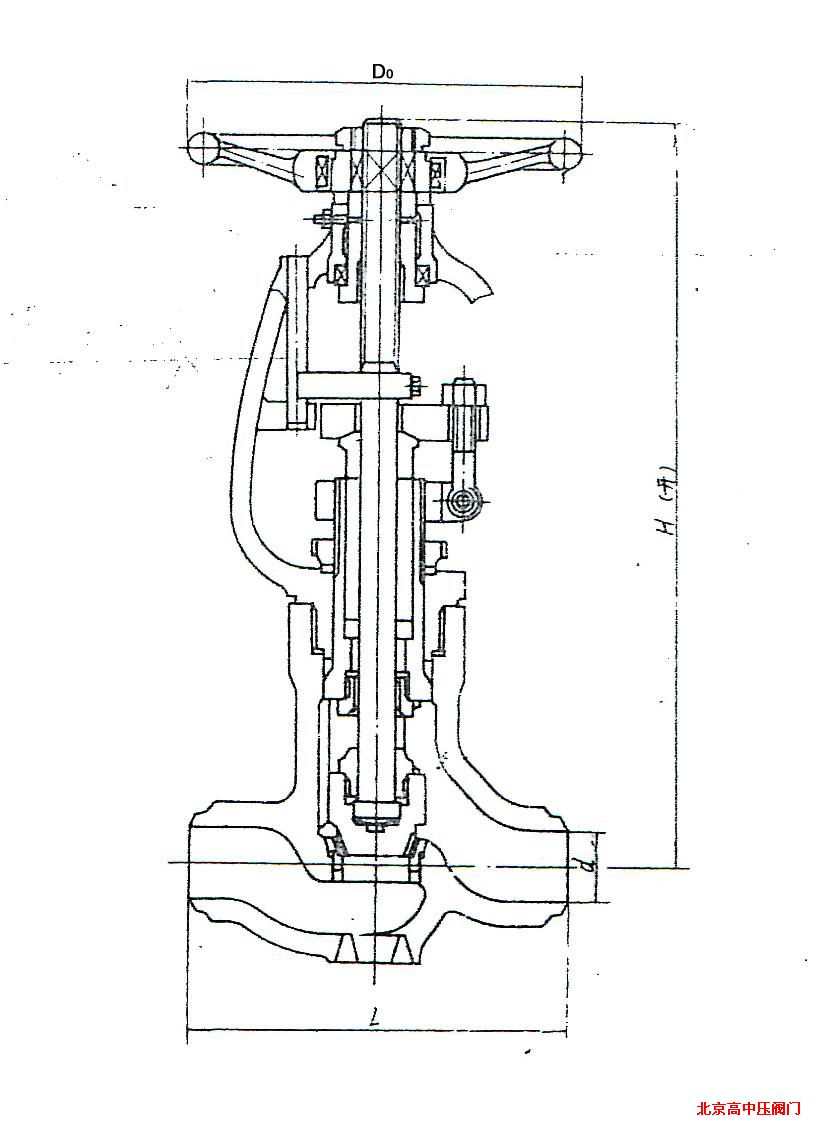

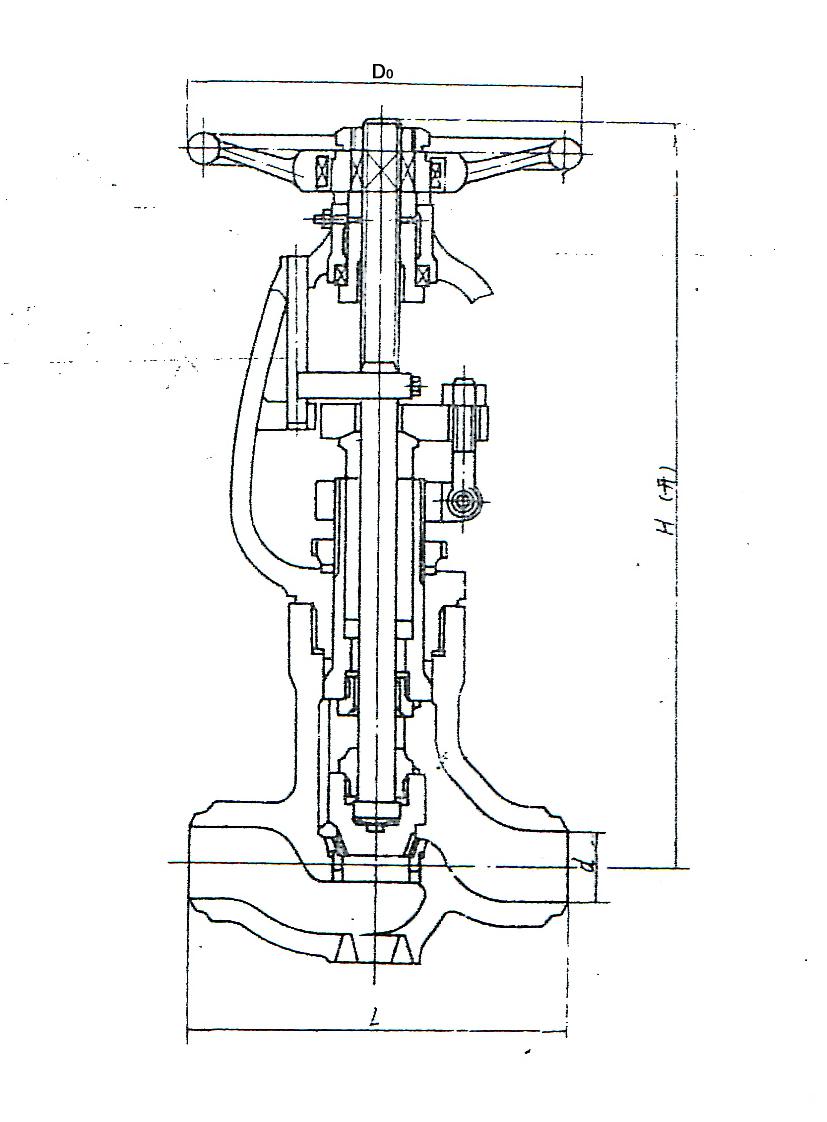

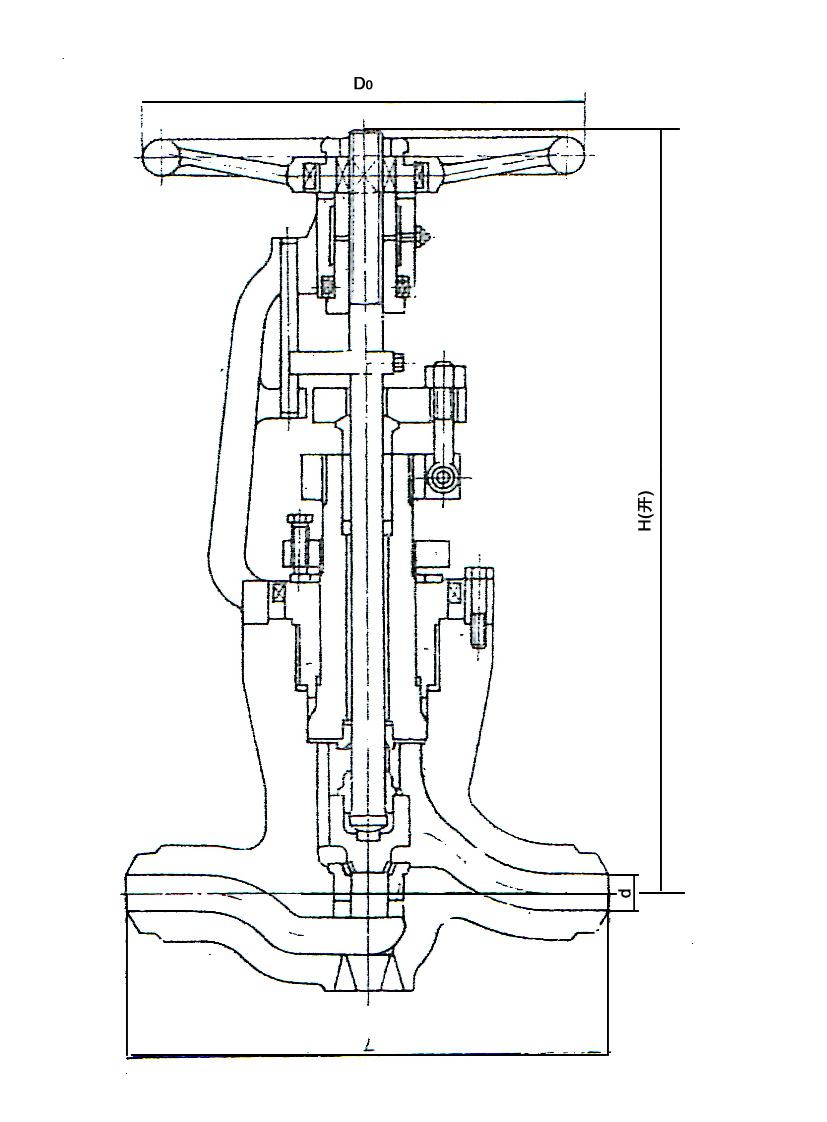

手动截止阀 CLASS 1500 2000 2500 3500
外形尺寸和连接尺寸
J61Y-1500
|
规格 DN |
d |
L |
H |
Do |
重量（㎏） |
|
in. |
mm |
mm |
|
3 |
80 |
64 |
390 |
820 |
510 |
160 |
|
4 |
100 |
84 |
480 |
910 |
560 |
240 |
|
5 |
125 |
100 |
580 |
985 |
610 |
270 |
|
6 |
150 |
126 |
630 |
1105 |
800 |
440 |
J61Y-2000 J61Y-2500
|
规格 DN |
d |
L |
H |
Do |
重量（㎏） |
|
in. |
mm |
mm |
|
2½ |
65 |
50 &n, bsp; |
46* |
420 |
815 |
840* |
510 |
160 |
250* |
|
3 |
80 |
60 |
54* |
470 |
895 |
940* |
560 |
200 |
290* |
|
4 |
100 |
80 |
70* |
570 |
975 |
1045* |
610 |
270 |
350* |
|
5 |
125 |
96 |
88* |
660 |
1045 |
1275* |
700 |
340 |
400* |
|
6 |
150 |
118 |
104* |
760 |
1246 |
1400* |
800 |
470 |
500* |
—J61Y-2000 *—J61Y-2500
J61Y-3500
|
规格 DN |
d |
L |
H |
Do |
重量（㎏） |
|
in. |
mm |
mm |
|
2½ |
65 |
38 |
480 |
890 |
460 |
235 |
|
3 |
80 |
44<, o:p> |
640 |
1030 |
560 |
425 |
|
4 |
100 |
56 |
800 |
1155 |
610 |
500 |
|
5 |
125 |
74 |
930 |
1315 |
900 |
750 |
电动截止阀 CLASS 1500 2000 2500 3500

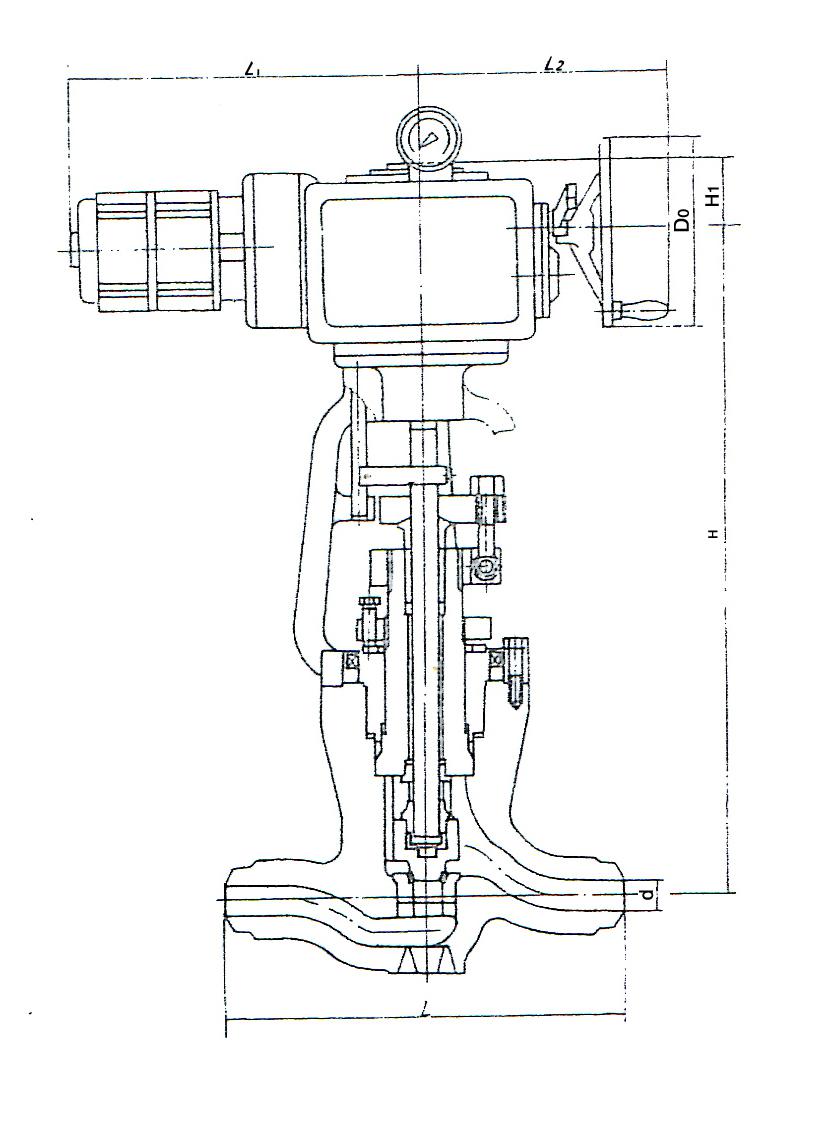

外形尺寸和连接尺寸
J961Y-1500
|
规格 DN |
电装
型号 |
d |
L |
H |
D0 |
L1 |
L2 |
重量（㎏） |
|
in. |
mm |
mm |
|
3 |
80 |
SMC-00 |
64 |
390 |
1030 |
210 |
348 |
320 |
265 |
|
SMC-0 |
950 |
308 |
453 |
432 |
300 |
|
4 |
100 |
SMC-0 |
84 |
480 |
1030 |
308 |
453 |
432 |
384 |
|
SMC-1 |
1070 |
308 |
525 |
415 |
490 |
|
5 |
125 |
SMC-1 |
100 |
580 |
1125 |
308 |
525 |
415 |
520 |
|
SMC-2 |
1135 |
460 |
632 |
477 |
642 |
J961Y-2000
|
规格 DN |
电装型号 |
d |
L |
H |
D0 |
L1 |
L2 |
重量（㎏） |
|
in. |
mm |
mm |
|
2½ |
65 |
SMC-0 |
56 |
420 |
975 |
308 |
453 |
432 |
340 |
|
SMC-1 |
1015 |
308 |
525 |
415 |
406 |
|
3 |
80 |
SMC-0 |
60 |
470 |
1060 |
308 |
453 |
432 |
388 |
|
SMC-1 |
1095 |
308 |
525 |
415 |
470 |
|
4 |
100 |
SMC-1 |
80 |
570 |
1220 |
308 |
525 |
415 |
542 |
|
SMC-2 |
1235, <, , /, SPAN> |
460 |
632 |
477 |
606 |
|
5 |
125 |
SMC-2 |
96 |
660 |
1425 |
460 |
632 |
477 |
646 |
|
SMC-3 |
1500 |
610 |
745 |
540 |
874 |
|
6 |
150 |
SMC-2 |
118 |
760 |
1480 |
460 |
632 |
477 |
780 |
|
SMC-3 |
1560 |
610 |
745 |
540 |
1100 |
J961Y-2500
|
规格 DN |
电装 型号 |
d |
L |
H |
D0 |
L1 |
L2 |
重量（㎏） |
|
in. |
mm |
mm |
|
2½ |
65 |
SMC-0 |
46 |
420 |
975 |
308 |
453 |
432 |
390 |
|
SMC-1 |
1015 |
308 |
525 |
415 |
600 |
|
3 |
80 |
SMC-0 |
54 |
470 |
1065 |
308 |
453 |
432 |
430 |
|
SMC-1 |
1095 |
308 |
525 |
415 |
640 |
|
4 |
100 |
SMC-1 |
70 |
570 |
1220 |
308 |
525 |
415 |
700 |
|
SMC-2 |
1235 |
460 |
632 |
477 |
722 |
|
5 |
125 |
SMC-2 |
88 |
660 |
1425 |
460 |
632 |
477 |
772 |
|
SMC-3 |
1500 |
610 |
745 |
540 |
1107 |
|
6 |
150 |
SMC-2 |
104 |
760 |
1480 |
460 |
632 |
477 |
872 |
|
SMC-3 |
1560 |
610 |
745 |
540 |
1207 |
J961Y-3500
|
规格 DN |
电装 型号 |
d |
L |
H |
D0 |
L1 |
L2 |
重量（㎏, ） |
|
in. |
mm |
mm |
|
2½ |
65 |
SMC-00 |
38 |
480 |
945 |
210 |
348 |
320 |
342 |
|
SMC-0 |
1025 |
308 |
453 |
432 |
375 |
|
3 |
80 |
SMC-0 |
44 |
640 |
1150 |
308 |
453 |
432 |
565 |
|
SMC-1 |
1185 |
308 |
525 |
415 |
675 |
|
4 |
100 |
SMC-1 |
56 |
800 |
1290 |
308 |
525 |
415 |
750 |
|
SMC-2 |
1300 |
460 |
632 |
477 |
872 |
主要零件材料
|
零件名称 |
材料牌号 |
|
阀体 |
WCB |
WC1 |
WC6 |
WC9 |
|
阀瓣 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
阀座 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
阀盖 |
25 |
15crMoA |
12Cr1MoVA |
12Cr1MoVA |
|
阀杆 |
1Cr17Ni2 |
1Cr17Ni2 |
SUH600 |
SUH600 |
|
20Cr1Mo1V1A |
20Cr1Mo1V1A |
|
支架 |
WCB |
WCB |
WCB |
WCB |
|
WC1 |
WC6 |
WC9 |
|
密封环 |
A182F321 |
A182F321 |
A182F321 |
A182F321 |
|
1Cr18Ni9Ti |
|
填料 |
BSP-600 |
BSP-600 |
BSP-600 |
BSP-600 |
|
阀杆螺母 |
ZHAL66-6-3-2 |
ZHAL66-6-3-2 |
ZHAL66-6-3-2 |
ZHAL66-6-3-2 |

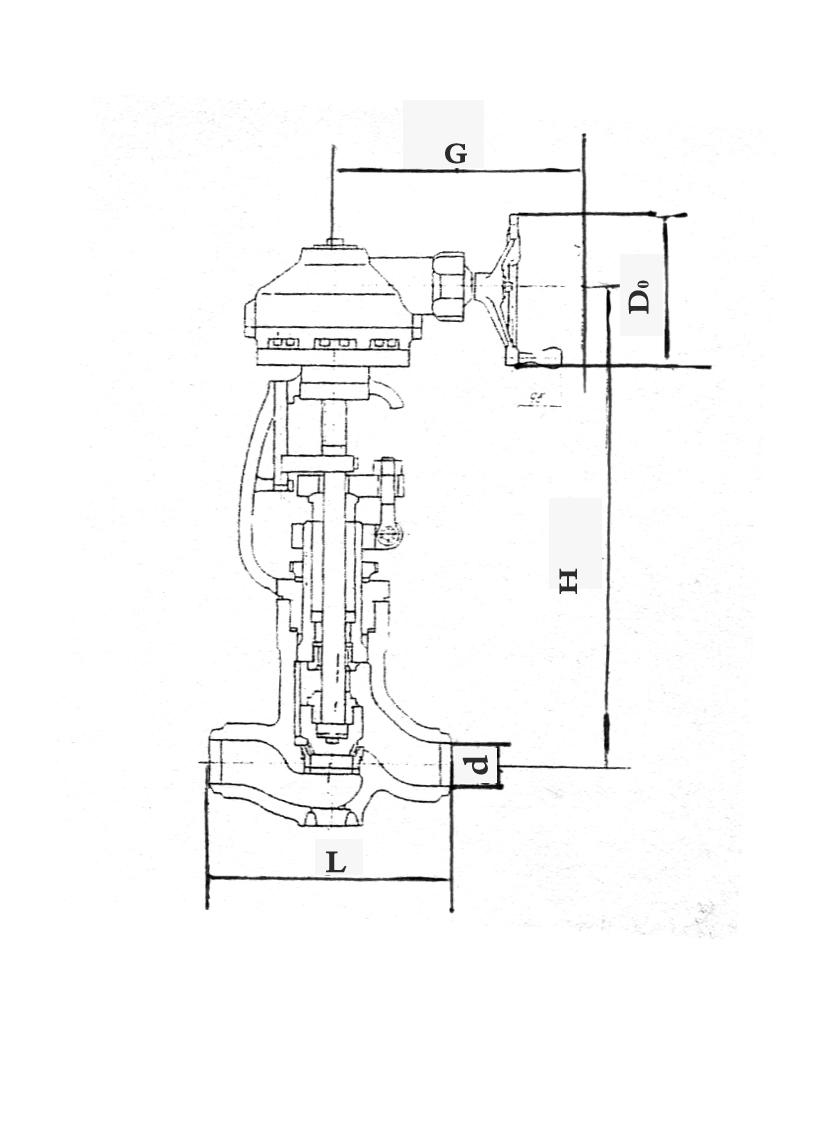

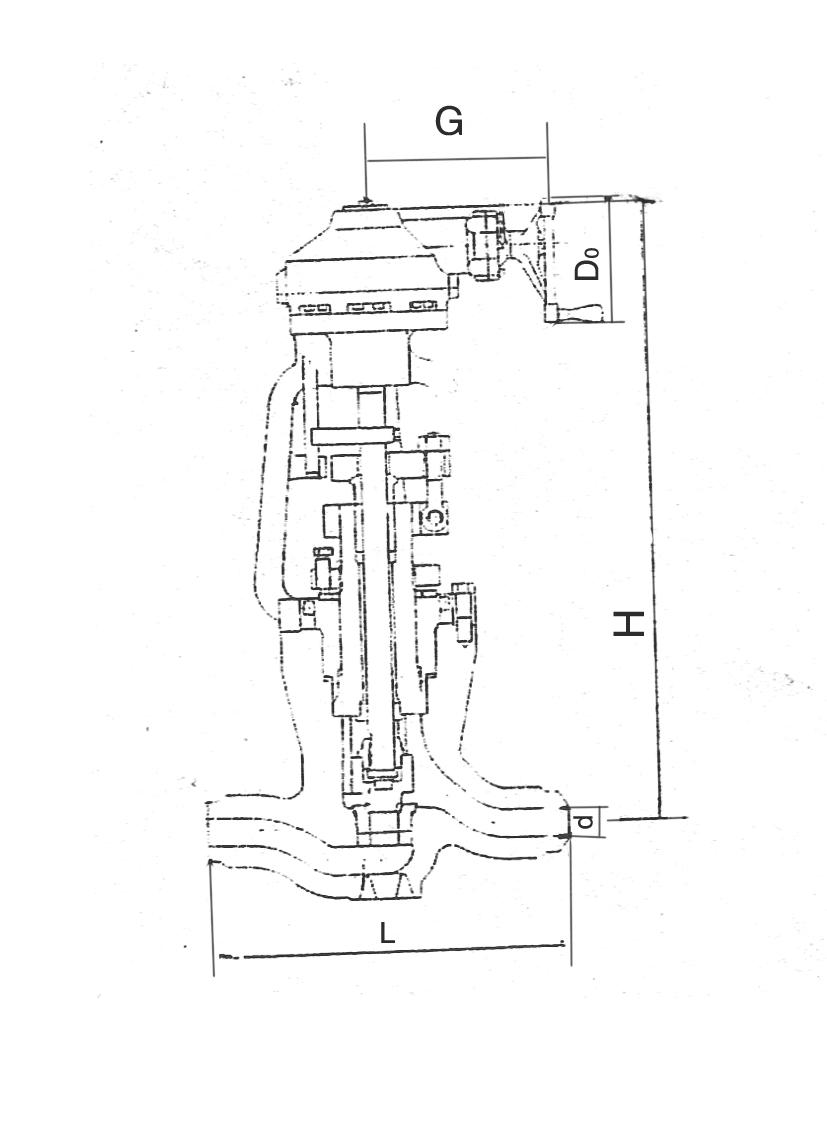

齿轮传动截止阀 CLASS 1500 2000 2500 3500
外形尺寸和连接尺寸
J561Y-1500
|
规格 DN |
齿轮装置型号 |
d |
L |
H |
G |
D0 |
重量（㎏） |
|
in. |
mm |
mm |
|
4 |
100 |
BA-0 |
84 |
480 |
940 |
277 |
460 |
273 |
|
BA-1 |
970 |
332 |
460 |
292 |
|
5 |
125 |
BA-0 |
100 |
580 |
995 |
277 |
460 |
303 |
|
BA-0 |
1025 |
412 |
460 |
367 |
J561Y-2000 J561Y-2500
|
规格 DN |
齿轮装置型号 |
d |
L |
H |
G |
D0 |
重量（㎏） |
|
in. |
mm |
mm |
|
3 |
80 |
BA-0 |
60 |
54* |
470 |
965 |
277 |
460 |
285 |
323* |
|
BA-1 |
1000 |
332 |
460 |
318 |
342* |
|
4 |
100 |
BA-1 |
80 |
70* |
570 |
1125 |
337 |
610 |
386 |
406* |
|
BA-2 |
1185 |
417 |
610 |
425 |
451* |
|
5 |
125 |
BA-2 |
96 |
86* |
660 |
1370 |
420 |
760 |
460 |
505* |
|
BA-3 |
1435 |
459 |
760 |
525 |
580* |
|
6 |
150 |
BA-2 |
118 |
104* |
760 |
1430 |
420 |
760 |
560 |
605* |
|
BA-3 |
1495 |
459 |
760 |
625 |
680* |
—J561Y-2000 *—J561Y-2500
J561Y-3500
|
规格 DN |
齿轮装置型号 |
d |
L |
H |
G |
D0 |
重量（㎏） |
|
in. |
mm |
mm |
|
3 |
80 |
BA-0 |
44 |
640 |
1055 |
277 |
460 |
458 |
|
BA-1 |
1050 |
332 |
460 |
477 |
|
4 |
100 |
BA-1 |
56 |
800 |
1130 |
337 |
610 |
556 |
|
BA-2 |
1250 |
417 |
610 |
601 |

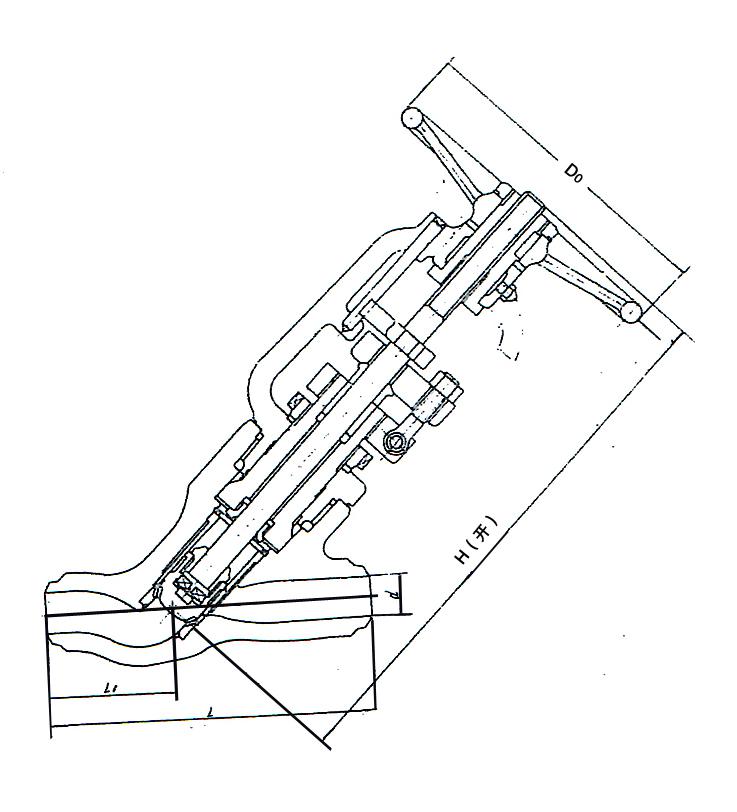

手动Y型截止阀 CLASS 1500 2000
主要零件材料
|
零件名称 |
材料牌号 |
|
阀体 |
WCB |
WC1 |
WC6 |
WC9 |
|
阀座、阀瓣 |
25 |
15CrMoA |
15CrMoA |
15CrMoA |
|
阀盖 |
25 |
15CrMoA |
15CrMoA |
15CrMoA |
|
WCB |
WC1 |
WC6 |
WC9 |
|
阀杆 |
1Cr17Ni2 |
1Cr17Ni2 |
20Cr1Mo1V1A |
20Cr1Mo1V1A |
|
SUS630 |
SUS630 |
SUH600 |
SUH600 |
|
支架 |
WCB |
WCB |
WCB |
WCB |
|
WC1 |
WC6 |
WC9 |
|
密封环 |
A182F321 |
A182F321 |
A182F321 |
A182F321 |
|
1Cr18Ni9Ti |
|
填料 |
BSP-600 |
BSP-600 |
BSP-600 |
BSP-600 |
|
碟形弹簧 |
60Si2MnA |
60Si2MnA |
60Si2MnA |
60Si2MnA |
|
阀杆螺母 |
ZHAL66-6-3-2 |
ZHAL66-6-3-2 |
ZHAL66-6-3-2 |
ZHAL66-6-3-2 |

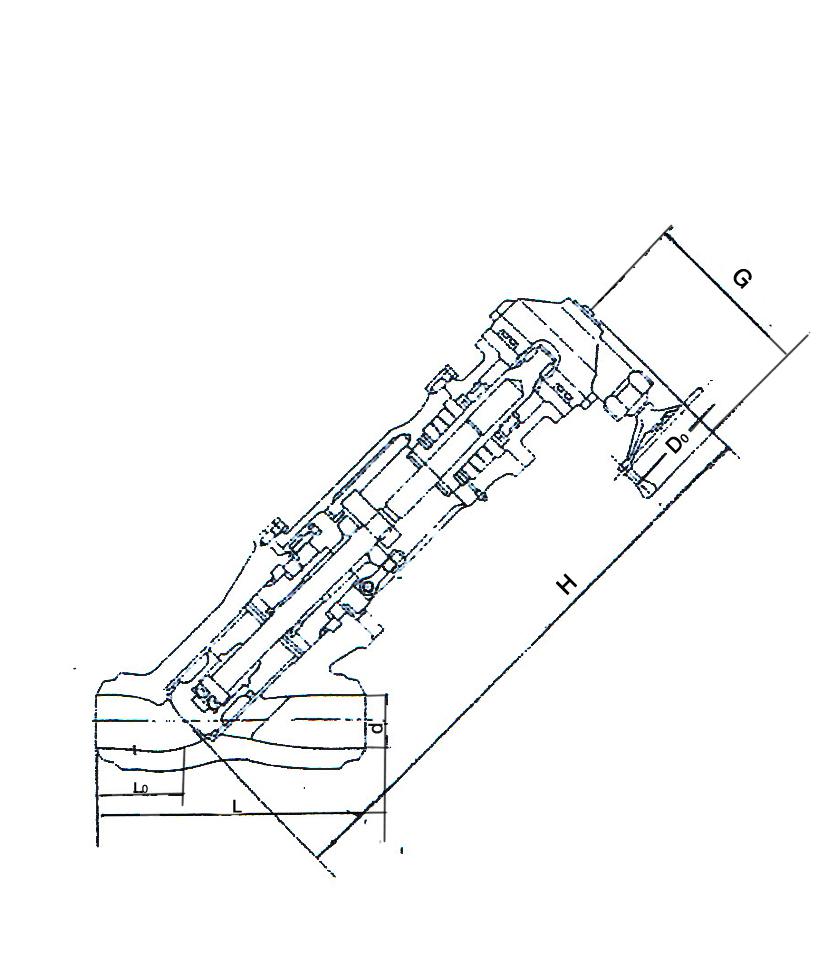

J65Y-1500LB
|
规格 DN |
d |
L |
L0 |
H |
D0 |
重量（㎏） |
|
in. |
mm |
mm |
|
|
2½ |
65 |
56 |
330 |
130 |
670 |
360 |
45 |
|
3 |
80 |
64 |
368 |
140 |
750 |
460 |
70 |
|
4 |
100 |
84 |
457 |
170 |
830 |
510 |
110 |
|
5 |
125 |
100 |
533 |
195 |
910 |
560 |
129 |
|
6 |
150 |
126 |
610 |
190 |
1100 |
610 |
180 |
J65Y-2500
|
规格 DN |
d |
L |
L0 |
H |
D0 |
重量（㎏） |
|
in. |
mm |
mm |
|
|
2 |
50 |
38 |
310 |
120 |
550 |
300 |
42 |
|
2½ |
65 |
46 |
340 |
130 |
, 670 |
360 |
68 |
|
3 |
80 |
54 |
390 |
147 |
750 |
460 |
81 |
|
4 |
100 |
70 |
480 |
170 |
830 |
720 |
130 |

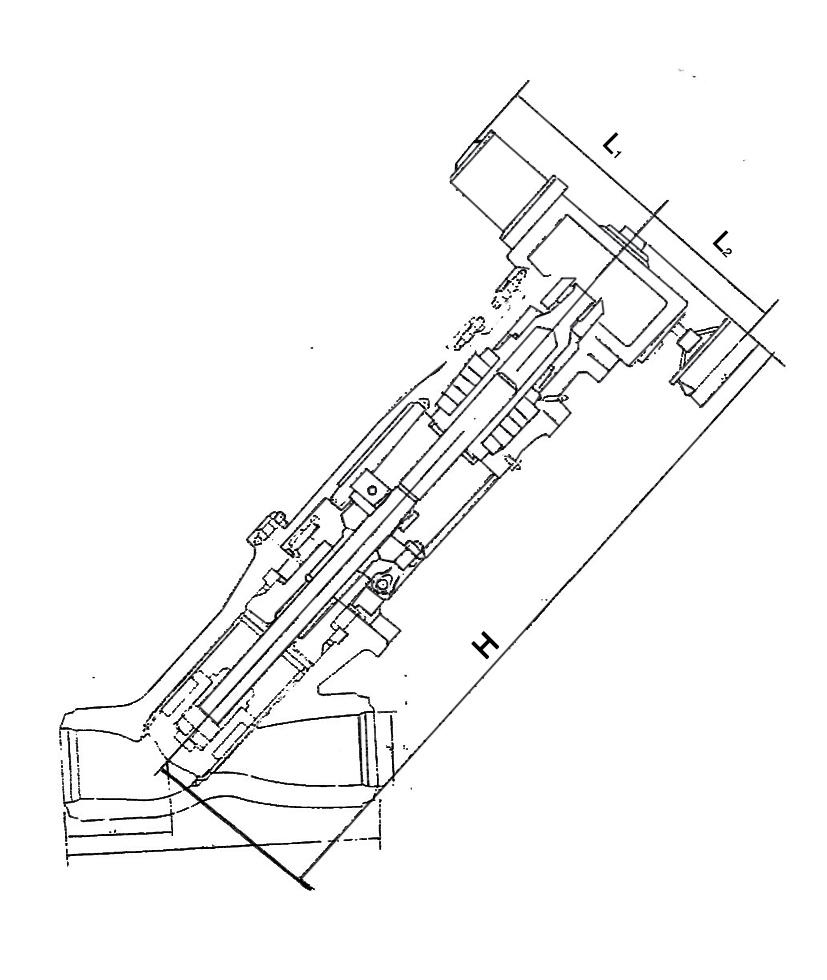

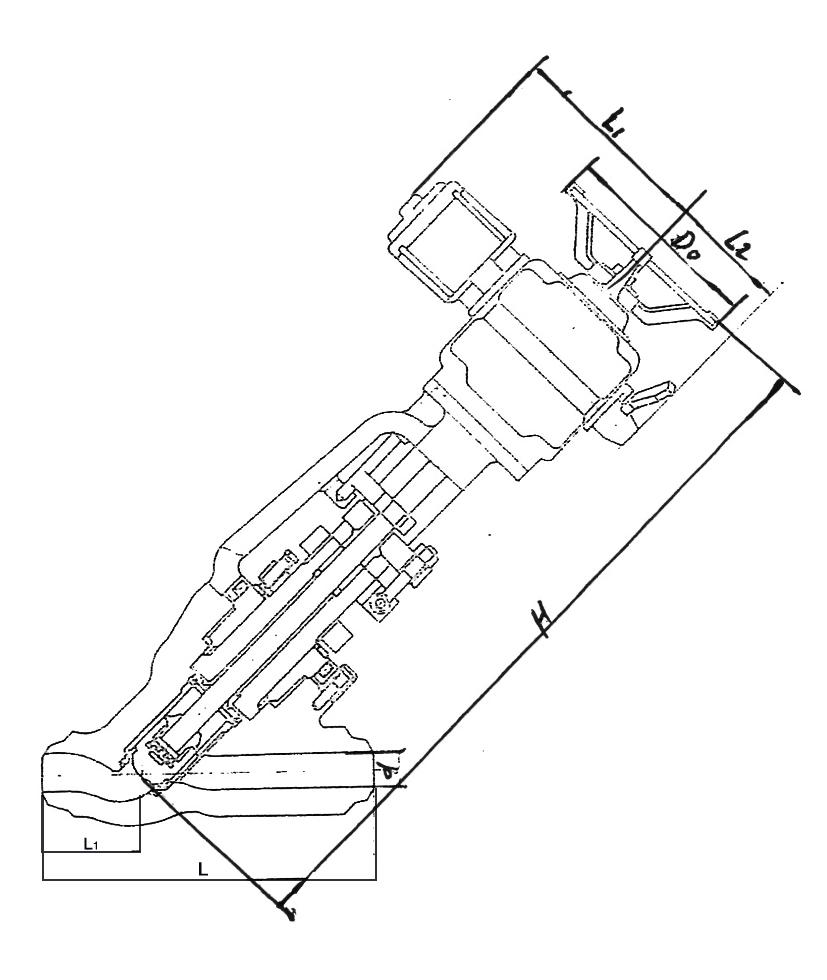

电动Y型截止阀 CLASS 1500 2000 2500 3500
外形尺寸和连接尺寸
J965Y-1500
|
规格 DN |
电装型号 |
d |
L |
L0 |
H |
D0 |
L1 |
L2 |
重量（㎏） |
|
in. |
mm |
mm |
|
|
3 |
80 |
SMC-0 |
64 |
368 |
140 |
990 |
305 |
410 |
565 |
200 |
|
4 |
100 |
SMC-1 |
84 |
457 |
170 |
990 |
305 |
420 |
654 |
310 |
|
5 |
125 |
SMC-1 |
100 |
533 |
195 |
1115 |
305 |
420 |
654 |
514 |
| ,
6 |
150 |
SMC-2 |
126 |
610 |
190 |
1763 |
457 |
440 |
688 |
534 |
|
8 |
200 |
SMC-2 |
158 |
762 |
262 |
2026 |
457 |
440 |
688 |
950 |
J965Y-2000
|
规格 DN |
电装型号 |
d |
L |
L0 |
H |
D0 |
L1 |
L2 |
重量（㎏） |
|
in. |
mm |
mm |
|
|
4 |
100 |
SMC-1 |
80 |
457 |
170 |
990 |
308 |
525 |
415 |
327 |
|
5 |
125 |
SMC-1 |
96 |
533 |
195 |
1115 |
308 |
525 |
415 |
408 |
|
6 |
150 |
SMC-2 |
118 |
610 |
200 |
1280 |
308 |
632 |
477 |
598<, /SPAN> |
|
8 |
200 |
SMC-2 |
148 |
762 |
260 |
1615 |
460 |
632 |
477 |
1050 |
|
10 |
250 |
SMC-4 |
180 |
914 |
300 |
2170 |
610 |
785 |
690 |
1480 |
|
12 |
300 |
SMC-4 |
222 |
1041 |
360 |
2490 |
610 |
864 |
715 |
2340 |
J965Y-2500
|
规格 DN |
电装型号 |
d |
L |
L0 |
H |
D0 |
L1 |
L2 |
重量（㎏） |
|
in. |
mm |
mm |
|
|
2 |
50 |
SMC-00 |
38 |
310 |
120 |
810 |
260 |
348 |
156 |
130 |
|
2½ |
65 |
SMC-00 |
46 |
340 |
130 |
895 |
260 |
348 |
156<, /SPAN> |
160 |
|
3 |
80 |
SMC-0 |
54 |
390 |
140 |
995 |
308 |
466 |
427 |
217 |
|
4 |
100 |
SMC-1 |
70 |
480 |
170 |
990 |
308 |
525 |
415 |
337 |
|
5 |
125 |
SMC-1 |
86 |
580 |
195 |
1115 |
308 |
525 |
415 |
432 |
|
6 |
150 |
SMC-2 |
104 |
630 |
200 |
1280 |
460 |
632 |
477 |
652 |
|
8 |
200 |
SMC-2 |
130 |
770 |
260 |
1615 |
460 |
632 |
477 |
1122 |
|
10 |
250 |
SMC-3 |
162 |
930 |
300 |
1930 |
610 |
785 |
540 |
1652 |
|
12 <, /TD>
|
300 |
SMC-4 |
210 |
1060 |
360 |
2240 |
610 |
874 |
565 |
2862 |
|
14 |
350 |
SMC-4 |
234 |
1160 |
395 |
2420 |
610 |
874 |
565 |
3662 |
J965Y-3500
|
规格 DN |
电装型号 |
d |
L |
L0 |
H |
D0 |
L1 |
L2 |
重量（㎏） |
|
in. |
mm |
mm |
|
|
3 |
80 |
SMC-0 |
44 |
470 |
150 |
1005 |
308 |
466 |
427 |
272 |
|
4 |
100 |
SMC-0 |
60 |
570 |
175 |
1025 |
308 |
466 |
427 |
387 |
|
5 |
125 |
SMC-1 |
74 |
660 |
200 |
1280 |
308 |
525 |
415 |
582 |
|
6 |
150 |
SMC-1 |
88 |
790 |
230 |
1320 |
308 |
525 |
415 |
847 |
齿轮传动Y型截止阀 CLASS 1500 2000 2500 3500
外形尺寸和连接尺寸
Z565Y-1500LP
|
规格 DN |
齿轮装置型号 |
d |
L |
L0 |
H |
D0 |
G |
重量（㎏） |
|
in. |
mm |
mm |
|
|
5 |
125 |
BA-1 |
100 |
533 |
195 |
1100 |
460 |
332 |
505 |
|
6 |
150 |
BA-2 |
126 |
610 |
190 |
1730 |
610 |
417 |
520 |
|
8 |
200 |
BA-2 |
158 |
762 |
262 |
2010 |
610 |
417 |
820 |
Z565Y-2000
|
规格 DN |
齿轮装置型号 |
d |
L |
L0 |
H |
D0 |
G |
重量（㎏） |
|
in. |
mm |
mm |
|
|
4 |
100 |
BA-1 |
80 |
457 |
170 |
870 |
308 |
318 |
214 |
|
5 |
125 |
BA-1 |
96 |
533 |
195 |
995 |
308 |
318 |
303 |
|
6 |
150 |
BA-2 |
118 |
610 |
200 |
1025 |
308 |
397 |
470 |
|
8 |
200 |
BA-2 |
148 |
762 |
260 |
1505 |
460 |
412 |
980 |
|
10 |
250 |
BA-3 |
180 |
914 |
300 |
1825 |
460 |
451 |
1280 |
|
12 |
300 |
B-4+PA-2 |
222 |
1041 |
360 |
2300 |
610 |
456 |
2714 |
Z565Y-2500
|
规格 DN |
齿轮装置型号 |
d |
L |
L0 |
H |
D0 |
G |
重量（㎏） |
|
in. |
mm |
mm |
|
|
3 |
80 |
BA-0 |
54 |
390 |
140 |
750 |
308 |
263 |
121 |
|
4 |
100 |
BA-1 |
70 |
480 |
170 |
870 |
308 |
318 |
212 |
|
5 |
125 |
BA-1 |
86 |
580 |
195 |
995 |
460 |
333 |
312 |
|
6 |
150 |
BA-2 |
104 |
630 |
200 |
1205 |
610 |
417 |
511 |
|
8 |
200 |
BA-2 |
130 |
770 |
260 |
1565 |
610 |
417 |
1060 |
|
10 |
250 |
BA-3 |
162 |
930 |
300 |
1870 |
610 |
456 |
1380 |
|
12 |
300 |
B-4+PA-2 |
210 |
1060 |
360 |
2335 |
760 |
773 |
2824 |
|
14 |
350 |
B-4+PA-2 |
234 |
1160 |
395 |
2515 |
760 |
773 |
3624 |
Z565Y-3500
|
规格 DN |
齿轮装置型号 |
d |
L |
L0 |
H |
D0 |
G |
重量（㎏） |
|
in. |
mm |
mm |
|
|
3 |
80 |
BA-0 |
48 |
470 |
150 |
790 |
308 |
263 |
178 |
|
4 |
100 |
BA-0 |
60 |
570 |
175 |
930 |
308 |
263 |
293 |
|
5 |
125 |
BA-1 |
74 |
660 |
200 |
1075 |
460 |
333 |
462 |
|
6 |
150 |
BA-1 |
88 |
790 | ,
230 |
1220 |
460 |
333 |
727 |
1.本阀应整齐地存放在干燥的仓库内，严禁堆置或露天存放，阀门通道两端必须用盖板堵塞。
2.如长期存放时，应做定期检查，对外露的加工表面必须更换防锈油并清除表面上的污垢和铁锈。
3.安装前必须核对本阀的标志，合格证是否符合使用要求，核实后进行清除污垢、泥沙、铁锈等。
4.本阀安装方位必须使介质流向和阀体上箭头所示方向一致。
5.本阀用于清洁介质时，按下列要求位置安装：
手动截止阀：本阀可安装在任何工作位置上；
手动Y型截止阀：在水平管道安装；
电动截止阀：在水平管道上直立安装，阀杆在垂直位置，电动装置在阀的上部。
电动Y型截止阀：在水平管道上安装。
齿轮传动截止阀：
① 在水平管道上直立安装，阀杆在垂直位置上，齿轮装置在上部。
② 在垂直管道上，平放安装，齿轮装置在水平位置。
齿轮传动Y型截止阀：在水平管道上安装。
6.本阀安装方位应便于操作和检修。
使用过程中，经常保持清洁，螺纹部分带有轴承，齿轮部分必须定期润滑。
