产品名称：高温高压电站闸阀
产品分类：闸阀系列
产品介绍：	该产品主要用在火电站主蒸汽管道上作闭路装置。

产品描述
产品参数
产品尺寸图
应用与维护

1. 该产品主要用在火电站主蒸汽管道上作闭路装置。

2. 阀门关闭件升降由安装在支架上的手轮、齿轮、电动装置来控制。

3. 制造、验收技术条件按日本火力发电用阀门标准E101的规定。

4. 阀门结构长度按E101的规定。

5. 阀体焊接坡口按ANSIB16.25的规定或按用户提供的尺寸。

6. 铸钢件射线无损探伤按MSS.SP-54的规定。

7. 壳体强度及密封试验标准按E101的规定。

8. 关闭件为两侧带导轨槽整体楔式阀板。经T型槽与阀杆连接，通过阀杆的升降并在阀体导轨内，产生相对运动来开启和关闭。

9. 阀体与支架通过螺栓连接。

10. 阀座与阀板密封面堆焊STL硬质合金，耐腐蚀，耐冲刷，抗擦伤性能好。

11. 中法兰没有垫片，而是靠介质静压力或螺栓的预紧力二个合力迫使密封环变形达到密封。

12. 阀门设有上密封装置，防止填料部分泄漏。

13. 阀门开启关闭设有指示器装置。

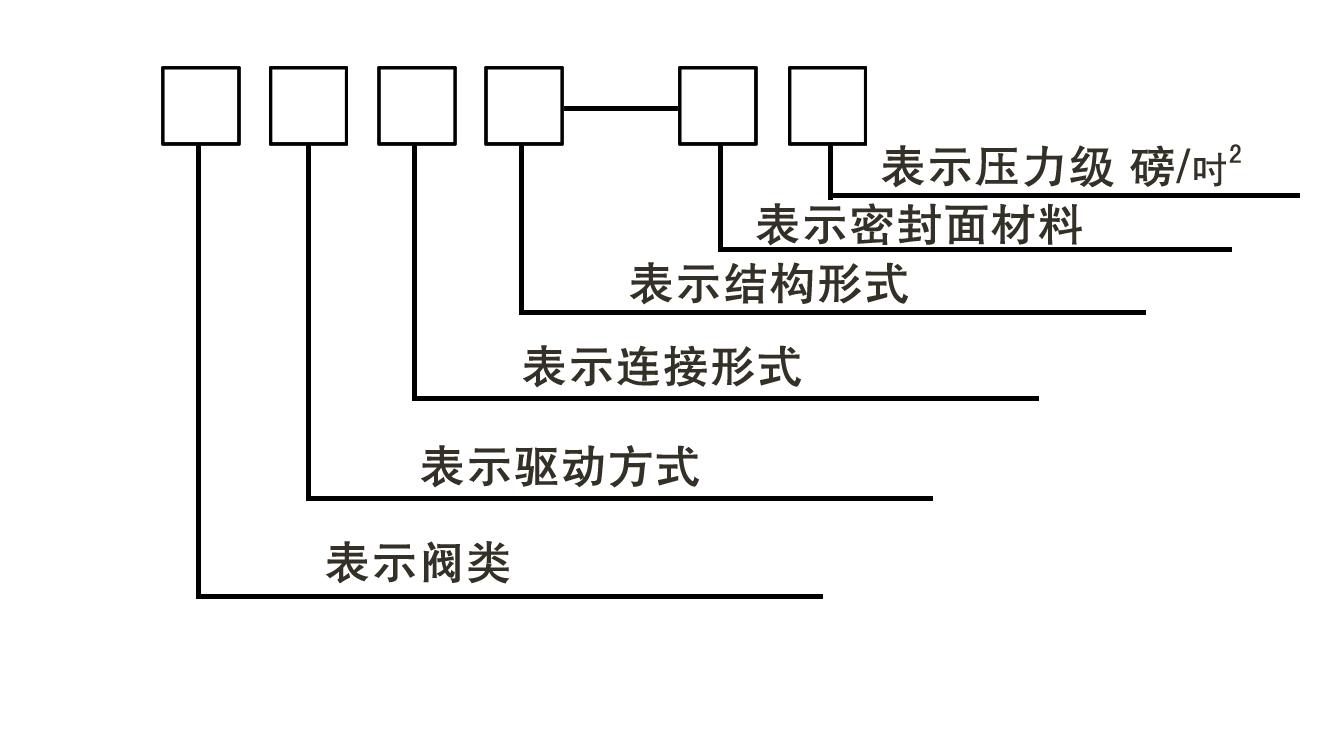

14. 产品型号释义：

壳体材料适用范围

壳体材料	适用温度≤℃
ASTM A216 WCB	427
ASTM A217 WC1	454
ASTM A217 WC6	552
ASTM A217 WC9	593

压力温度规范 ASTM A216 WCB

工作温度 ℃	压力级
	1500Lb	2000Lb	2500Lb	3500Lb
	工作压力 bar
38	260	347	434	607
427	145	193	241	337

ASTM A217 WC1

工作温度 ℃	压力级
	1500Lb	2000Lb	2500Lb	3500Lb
	工作压力 bar
38	244	325	407	570
454	171	228	285	400

ASTM A217 WC6

工作温度 ℃	压力级
	1500Lb	2000Lb	2500Lb	3500Lb
	工作压力 bar
38	264	352	439	615
552	63	84.5	106	148

ASTM A217 WC9

工作温度 ℃	压力级
	1500Lb	2000Lb	2500Lb	3500Lb
	工作压力 bar
38	264	352	439	615
593	40	53	66	93

产品结构尺寸图

手动闸阀CLASS 1500 2000 2500 3500

外形尺寸和连接尺寸

Z60Y-1500

规格 DN		d	L	H	Do	重量（㎏）
in.	mm	mm				重量（㎏）
2½	65	56	254	640	200	48
3	80	64	305	670	200	58
4	100	84	406	775	230	97
5	125	100	483	875	260	126
6	150	126	559	1055	360	212
8	200	158	711	1095	410	377

Z60Y-2000

规格 DN		d	L	H	Do	重量（㎏）
in.	mm	mm				重量（㎏）
2½	65	50	330	640	200	50
3	80	60	568	675	230	60
4	100	80	457	800	260	115
5	125	96	533	900	360	130
6	150	118	610	1060	410	220
8	200	148	762	1095	460	420

Z60Y-2500

规格 DN		d	L	H	Do	重量（㎏）
in.	mm	mm				重量（㎏）
2½	65	46	330	640	200	70
3	80	54	368	680	230	90
4	100	70	457	805	260	142
5	125	86	533	965	360	222
6	150	104	610	1080	410	339

Z60Y-3500

规格 DN		d	L	H	Do	重量（㎏）
in.	mm	mm				重量（㎏）
3	80	44	440	745	260	196
4	100	56	540	860	300	283

主要零件材料

零件名称	材料号牌
阀体	WCB	WC1	WC6	WC9
闸板	WCB	WC1	WC6	WC9
阀座	25	15crMoA	12Cr1MoVA	12Cr1MoVA
阀杆	1Cr17Ni2	1Cr17Ni2	SUH600	SUH600
阀杆	1Cr17Ni2	1Cr17Ni2	20Cr1Mo1V1A	20Cr1Mo1V1A
阀盖	25	15crMoA	12Cr1MoVA	12Cr1MoVA
阀盖	WCB	WC1	WC6	WC9
填料	BSP-600	BSP-600	BSP-600	BSP-600
填料	柔性石墨	柔性石墨	柔性石墨	柔性石墨
支架	WCB	WCB	WCB	WCB
支架	WCB	WC1	WC6	WC9
密封环	A182F321	A182F321	A182F321	A182F321
密封环	A182F321	A182F321	A182F321	1Cr18Ni9Ti
阀杆螺母	ZHAL66-6-3-2	ZHAL66-6-3-2	ZHAL66-6-3-2	ZHAL66-6-3-2

电动闸阀 CLASS 1500 2000 2500 3500

外形尺寸和连接尺寸

Z906Y-1500

规格 DN		电装型号	d	L	H	H1	D0	L1	L2	重量（㎏）
in.	mm	电装型号	mm							重量（㎏）
2½	65	SMC-000	56	254	855	0	260	321	156	122
2½	65	SMC-00	56	254	775	135	204	361	315	159
3	80	SMC-000	64	305	870	0	260	321	156	132
3	80	SMC-00	64	305	790	135	204	361	315	169
4	100	SMC-000	84	406	1040	0	260	321	156	170
4	100	SMC-00	84	406	860	135	204	361	315	208
5	125	SMC-000	100	483	1110	0	260	361	315	236
5	125	SMC-00	100	483	930	235	204	491	427	279
6	150	SMC-0	126	559	975	286	308	491	427	358
6	150	SMC-1	126	559	985	218	308	599	415	444
8	200	SMC-0	158	711	990	386	308	491	427	517
8	200	SMC-1	158	711	1005	318	308	599	415	605
10	250	SMC-0	200	864	1170	386	308	491	427	767
10	250	SMC-1	200	864	1180	418	308	599	415	860
12	300	SMC-1	250	991	1320	518	308	599	415	1158
12	300	SMC-2	250	991	1330	428	460	632	477	1249
14	350	SMC-3	280	1067	1430	528	460	632	477	1469
14	350	SMC-4	280	1067	1480	425	610	836	540	1765
16	400	SMC-3	318	1194	1580	525	610	836	540	2172
16	400	SMC-4	318	1194	1620	476	610	874	565	2429
18	450	SMC-3	360	1346	1770	625	610	836	540	2783
18	450	SMC-4	360	1346	1815	576	610	874	565	3039
20	500	SMC-3	406	1437	1920	625	610	836	540	3587
20	500	SMC-4	406	1437	1965	576	610	874	565	3844
22	550	SMC-3	450	1600	2150	625	610	836	540	4409
22	550	SMC-4	450	1600	2195	676	610	874	565	4648

Z906Y-2000

规格 DN		电装型号	d	L	H	H1	D0	L1	L2	重量（㎏）
in.	mm	电装型号	mm							重量（㎏）
2½	65	SMC-000	50	330	865	0	260	321	156	134
2½	65	SMC-00	50	330	786	135	204	361	315	171
3	80	SMC-000	60	368	895	0	260	321	156	147
3	80	SMC-00	60	368	815	135	204	361	315	184
4	100	SMC-00	80	457	910	135	204	361	315	211
4	100	SMC-0	80	457	835	286	308	491	427	252
5	125	SMC-00	96	533	1025	235	204	361	315	280
5	125	SMC-0	96	533	950	286	308	491	427	323
6	150	SMC-0	118	610	1040	286	308	491	427	419
6	150	SMC-1	118	610	1055	218	308	599	415	504
8	200	SMC-0	148	762	1030	386	308	491	427	626
8	200	SMC-1	148	762	1040	318	308	599	415	715
10	250	SMC-1	180	914	1220	418	308	599	415	982
10	250	SMC-2	180	914	1230	328	460	632	477	1074
12	300	SMC-2	230	1041	1335	428	460	632	477	1375
12	300	SMC-3	230	1041	1385	425	610	836	540	1567
14	350	SMC-2	254	1118	1405	528	460	632	477	1679
14	350	SMC-3	254	1118	1458	425	610	836	540	1976
16	400	SMC-3	294	1245	1625	425	610	836	540	2499
16	400	SMC-4	294	1245	1665	476	610	874	565	2757

Z906Y-2500

规格 DN		电装型号	d	L	H	H1	D0	L1	L2	重量（㎏）
in.	mm	电装型号	mm							重量（㎏）
2½	65	SMC-000	46	330	865	0	260	321	156	144
2½	65	SMC-00	46	330	786	135	204	361	315	181
3	80	SMC-000	54	368	895	0	260	321	156	163
3	80	SMC-00	54	368	815	135	204	361	315	199
4	100	SMC-00	70	457	910	135	204	361	315	251
4	100	SMC-0	70	457	835	286	308	491	427	294
5	125	SMC-00	86	533	1025	235	204	361	315	324
5	125	SMC-0	86	533	950	286	308	491	427	367
6	150	SMC-0	104	610	1040	286	308	491	427	479
6	150	SMC-1	104	610	1055	218	308	599	415	564
8	200	SMC-0	130	762	1030	386	308	491	427	734
8	200	SMC-1	130	762	1040	318	308	599	415	824
10	250	SMC-1	162	914	1220	418	460	599	415	1197
10	250	SMC-2	162	914	1230	328	460	632	477	1287
12	300	SMC-2	210	1041	1335	428	460	632	477	1592
12	300	SMC-3	210	1041	1385	425	610	836	540	1885
14	350	SMC-2	234	1118	1405	528	460	632	477	1889
14	350	SMC-3	234	1118	1458	425	610	836	540	2186
16	400	SMC-3	264	1245	1625	425	610	836	540	2826
16	400	SMC-4	264	1245	1665	476	610	874	565	3084

Z906Y-3500

规格 DN		电装型号	d	L	H	H1	D0	L1	L2	重量（㎏）
in.	mm	电装型号	mm							重量（㎏）
3	80	SMC-000	44	440	965	0	260	321	156	269
3	80	SMC-00	44	440	890	135	204	361	315	307
4	100	SMC-00	56	540	985	135	204	361	315	394
4	100	SMC-0	56	540	910	286	308	491	427	437
5	125	SMC-0	74	616	970	286	308	491	427	507
5	125	SMC-1	74	616	980	218	308	599	415	592
6	150	SMC-0	88	692	1040	286	308	491	427	605
6	150	SMC-1	88	692	1050	218	308	599	415	691
8	200	SMC-1	116	846	1235	318	308	599	415	1088
8	200	SMC-2	116	846	1245	328	460	632	477	1179
10	250	SMC-2	142	1000	1390	328	460	632	477	1733
10	250	SMC-3	142	1000	1445	325	610	836	540	2031
12	300	SMC-3	174	1124	1585	325	610	836	540	2708
12	300	SMC-4	174	1124	1630	376	610	874	564	2966

齿轮传动闸阀 CLASS 1500 2000 2500 3500

外形尺寸和连接尺寸

Z560Y-1500

规格 DN		齿轮装置型号	d	L	H	H1	G	D0	重量（㎏）
in.	mm	齿轮装置型号	mm						重量（㎏）
10	250	BA-0	200	864	1075	350	372	460	650
10	250	BA-1	200	864	1085	360	427	460	687
12	300	BA-1	250	991	1220	360	432	610	984
12	300	BA-2	250	991	1275	395	512	610	1043
14	350	BA-2	280	1067	1375	385	512	610	1267
14	350	BA-3	280	1067	1415	394	554	760	1371
16	400	BA-2	318	1194	1475	385	515	760	1663
16	400	BA-3	318	1194	1515	494	554	760	1773
18	450	BA-2	360	1346	1665	485	515	760	2264
18	450	BA-3	360	1346	1705	494	554	760	2385
20	500	BA-2	406	1473	1815	485	515	760	3063
20	500	BA-3	406	1473	1855	594	554	760	3187
22	550	BA-3	150	1600	2085	594	554	760	4010

Z560Y-2000

规格 DN		齿轮装置型号	d	L	H	H1	G	D0	重量（㎏）
in.	mm	齿轮装置型号	mm						重量（㎏）
4	100	BA-0	80	457	747	150	372	460	148
5	125	BA-0	96	533	780	175	372	460	163
6	150	BA-1	118	610	860	210	472	460	360
8	200	BA-0	148	762	935	250	372	460	602
8	200	BA-1	148	762	945	260	472	460	625
10	250	BA-1	180	864	1125	360	432	610	836
10	250	BA-2	180	864	1180	285	515	760	886
12	300	BA-2	230	991	1280	385	515	760	1187
12	300	BA-3	230	991	1320	394	554	760	1265
14	350	BA-2	254	1067	1355	385	515 <, /TD>	760	1475
14	350	BA-3	254	1067	1395	394	554	760	1579
16	400	BA-2	294	1245	1520	385	515	760	1990
16	400	BA-3	294	1245	1560	394	554	760	2100

Z560Y-2500

<, /TR>

规格 DN		齿轮装置型号	d	L	H	H1	G	D0	重量（㎏）
in.	mm	齿轮装置型号	mm						重量（㎏）
8	200	BA-0	130	762	935	250	372	460	617
8	200	BA-1	130	762	945	260	427	460	648
10	250	BA-1	162	914	1125	360	432	610	1023
10	250	BA-2	162	914	1180	285	515	760	1086
12	300	BA-2	210	1041	1280	385	515	760	1390
12	300	BA-3	210	1041	1320	394	554	760	1488
14	350	BA-2	234	1118	1355	385	515	760	1684
14	350	BA-3	234	1118	1395	394	554	760	1787
16	400	BA-2	264	1245	1520	385	515	760	2318
16	400	BA-3	264	1245	1560	394	554	760	2428

Z560Y-3500

规格 DN		齿轮装置型号	d	L	H	H1	G	D0	重量（㎏）
in.	mm	齿轮装置型号	mm						重量（㎏）
5	125	BA-0	74	616	875	150	372	460	391
5	125	BA-1	74	616	885	160	427	460	417
6	150	BA-0	88	692	945	250	377	610	493
6	150	BA-1	88	692	955	160	432	610	520
8	200	BA-1	116	846	1140	260	432	610	916
8	200	BA-2	116	846	1195	285	512	610	975
10	250	BA-2	142	1000	1340	285	512	610	1527
10	250	BA-3	142	1000	1380	294	554	610	1629
12	300	BA-2	174	1124	1480	285	515	760	2197
12	300	BA-3	174	1124	1520	294	554	760	2309

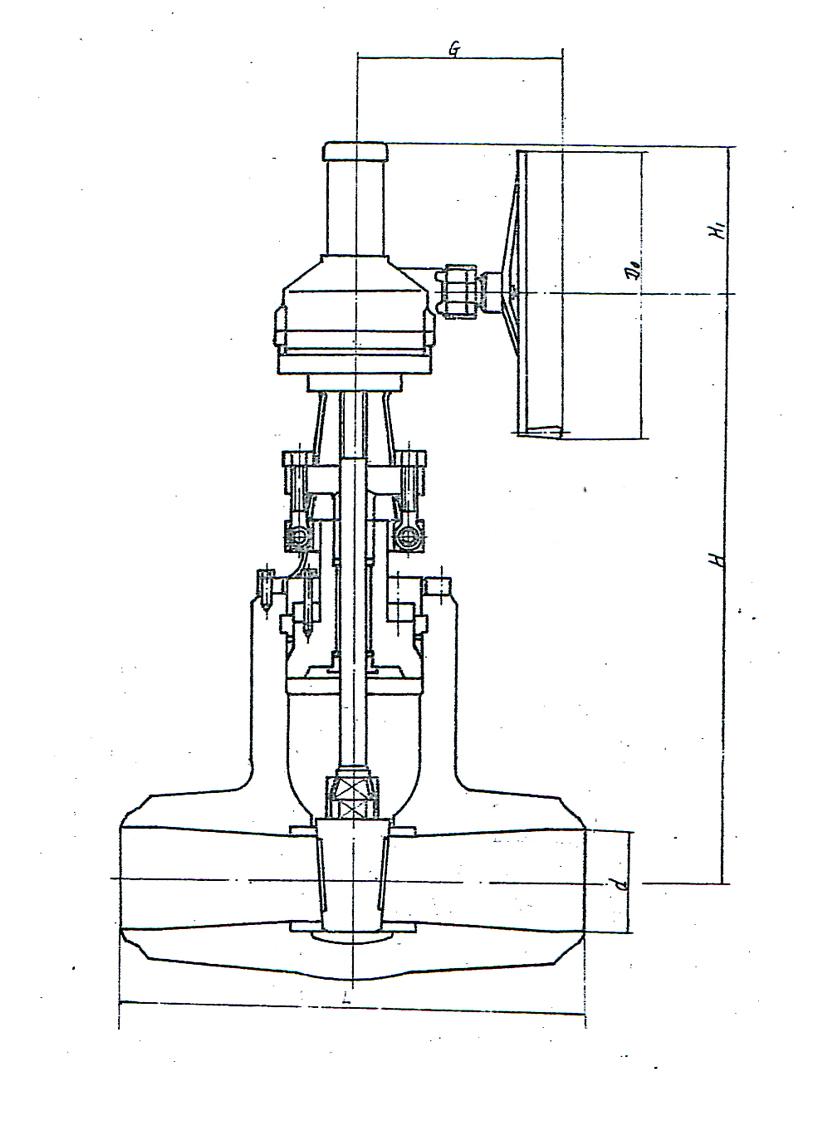

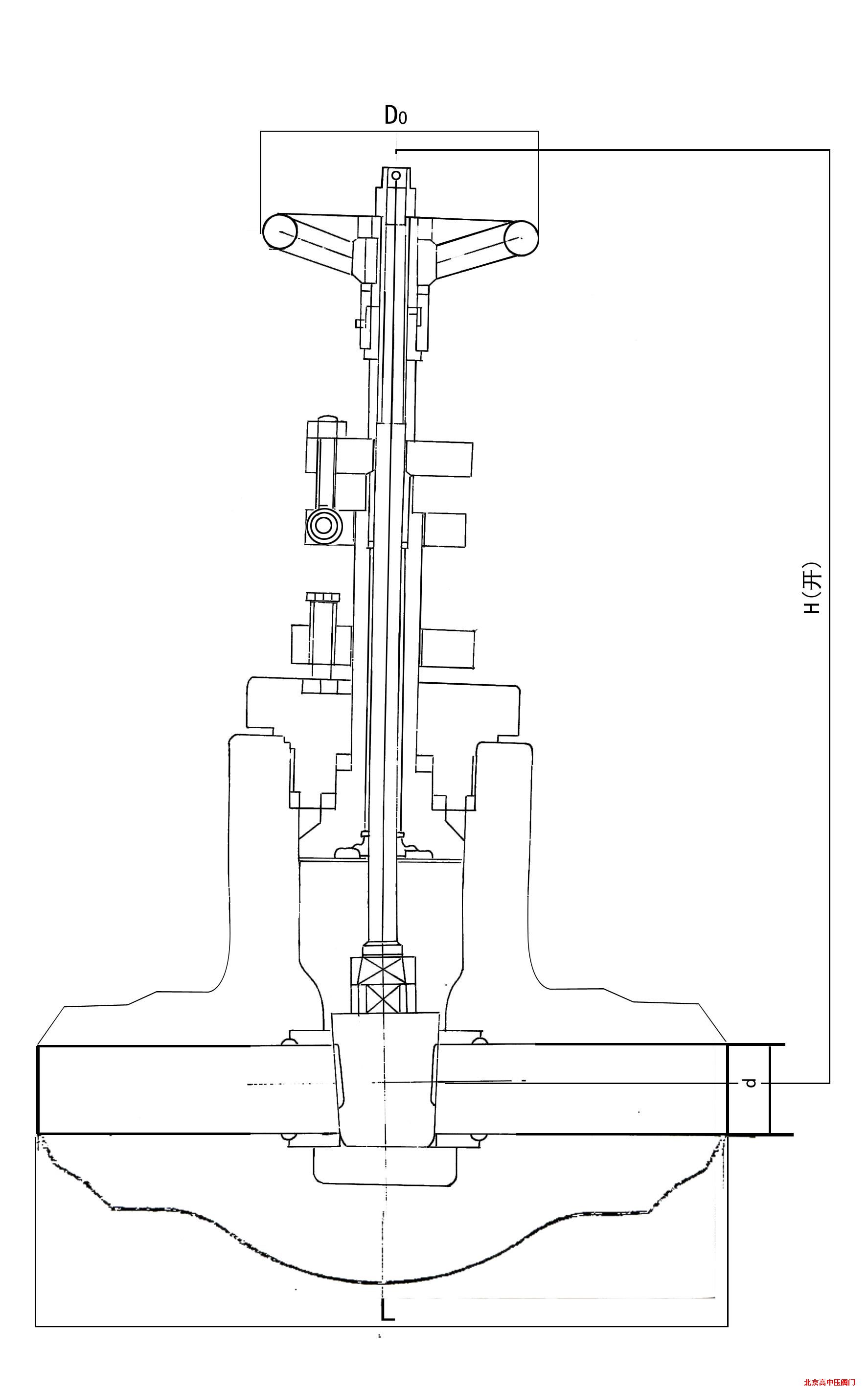

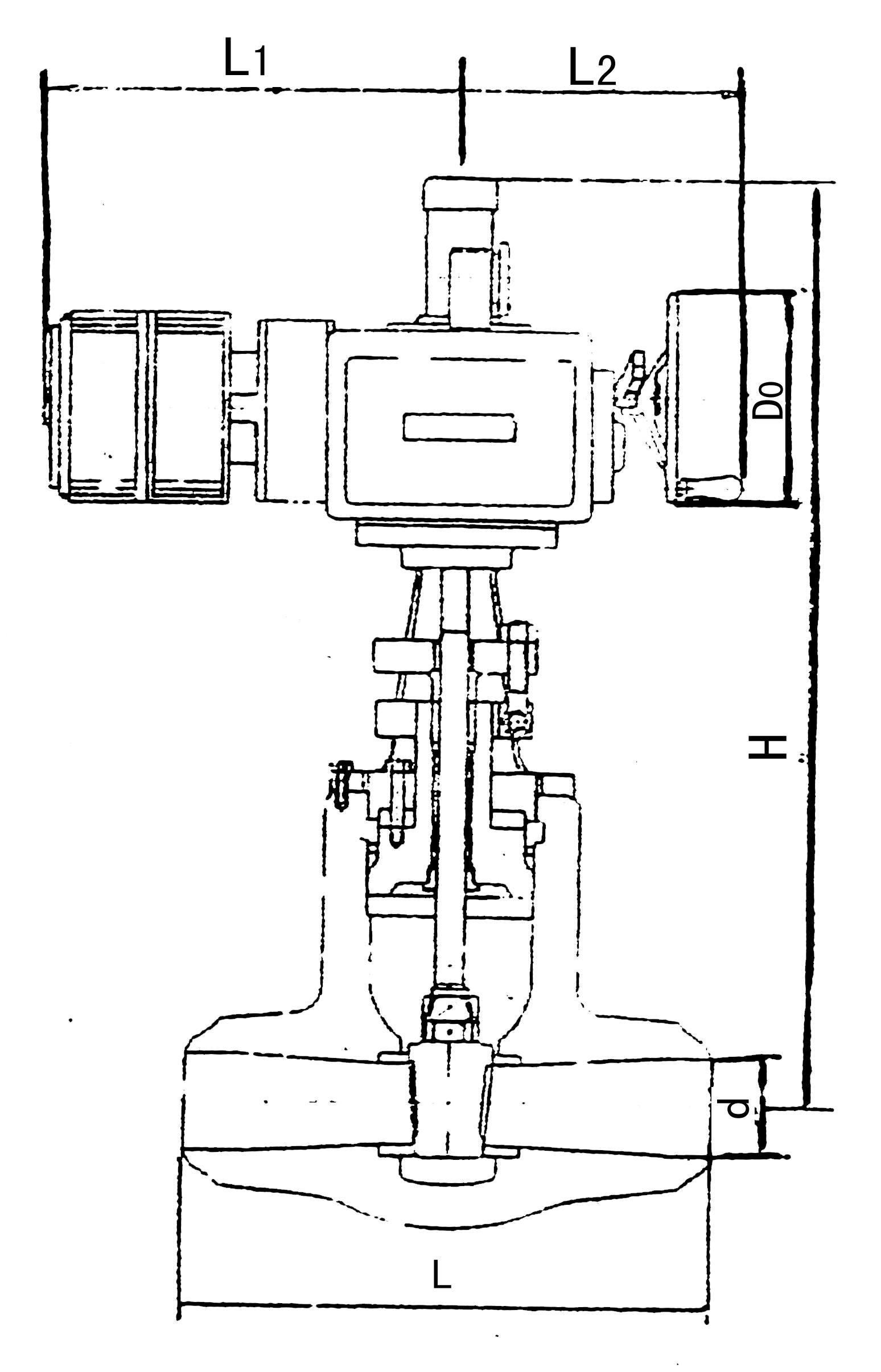

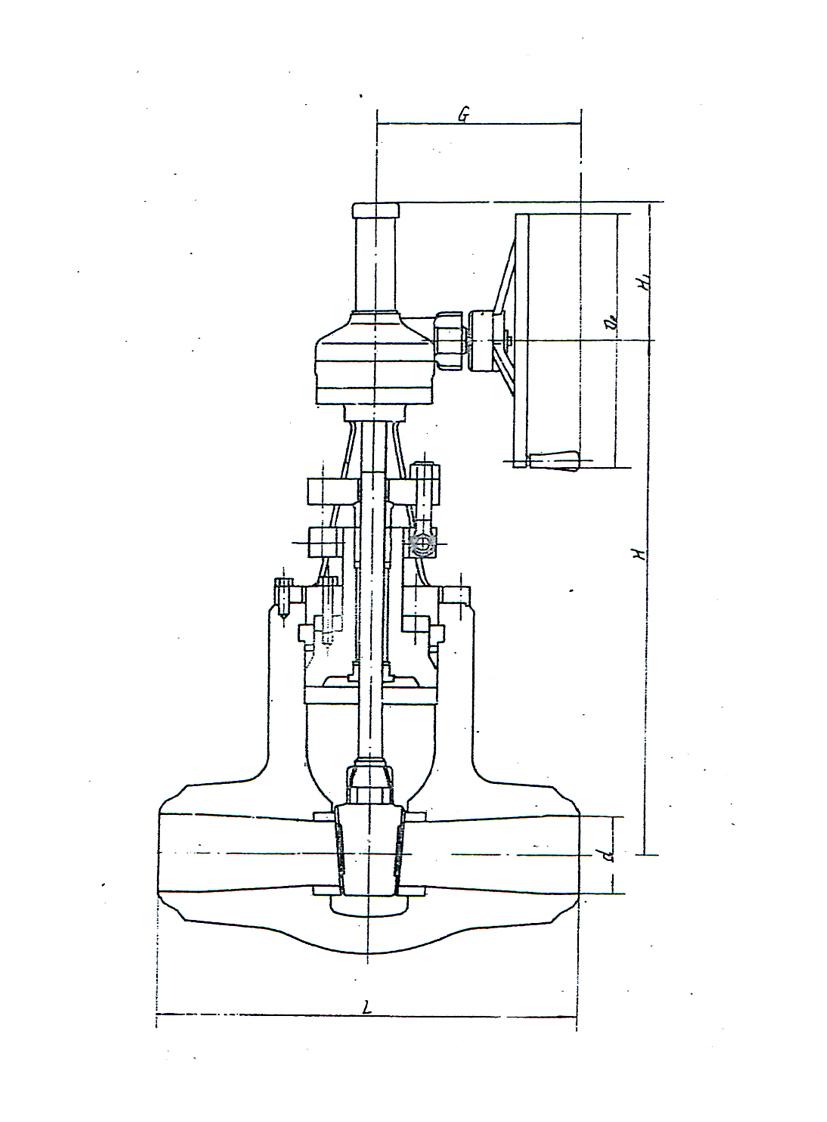

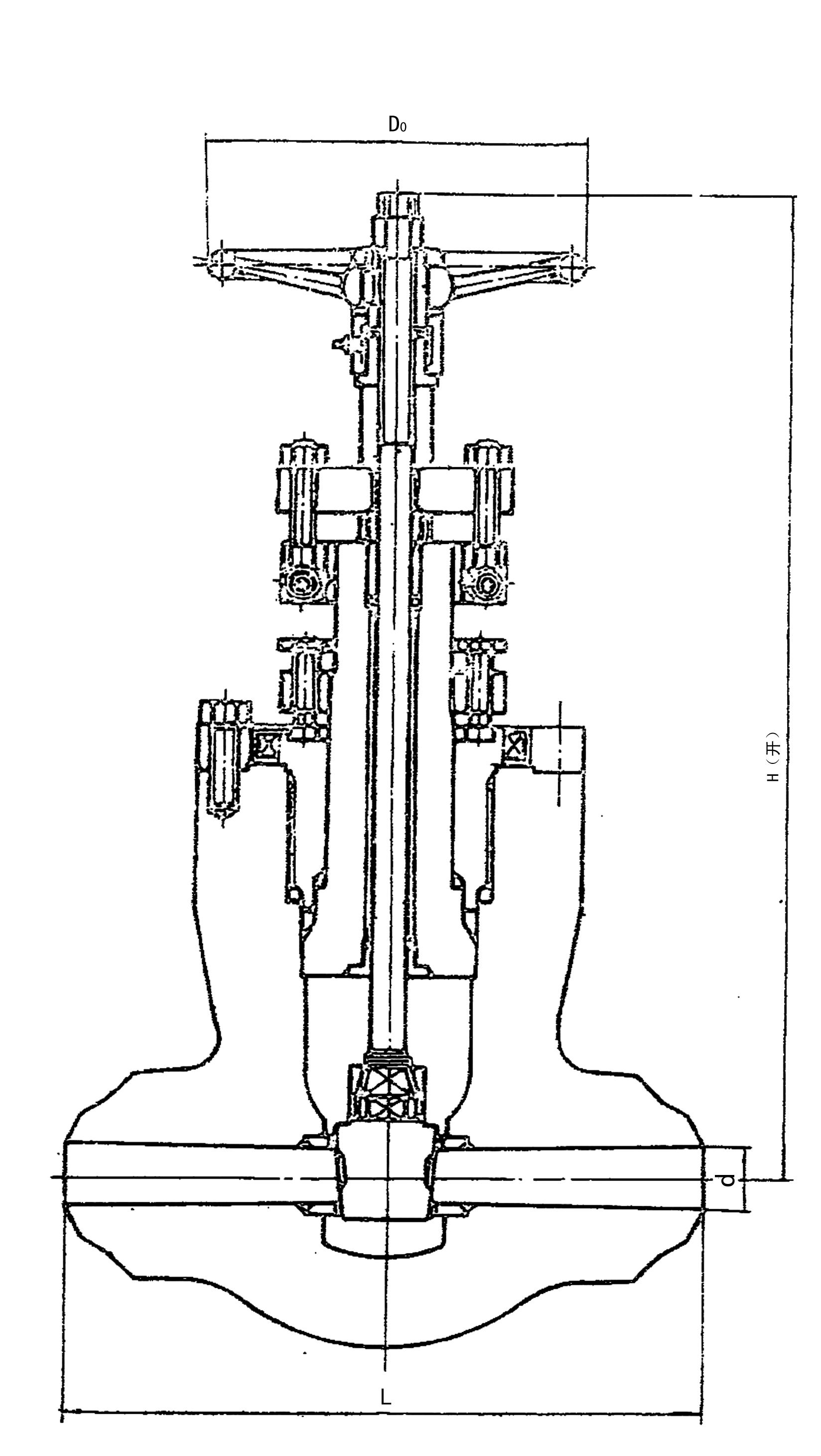

产品外形及结构尺寸示意图

1. 本阀应整齐的存放在干燥的仓库内，严禁堆置或露天存放，阀的通道两端必须用盖板堵塞。

2. 如长期存放时，应作定期检查，对外露的加工表面必须更换防锈油，并清除表面上的污垢和铁锈。

3. 安装前必须仔细核对本阀的标志，合格证是否符合使用要求，核实后进行清除污垢，泥沙，铁锈等。

4. 本阀用于清洁介质时，按下列工作位置安装：

手动阀

① 在水平管道上，直立安装，阀杆在垂直位置，手轮在上部，侧装阀杆在水平位置。

② 在垂直管道上，平放安装，阀杆在水平位置。

电动闸阀

本阀只允许安装在水平管道上，阀杆在垂直位置，电动装置在阀的上部。

齿轮传动闸阀

① 在水平管道上，直立安装，阀杆在垂直位置上，齿轮装置在上部。

② 在垂直管道上，平放安装，齿轮装置在水平位置。

5. 本阀安装方位应便于操作和检修。

6. 阀的使用过程中经常保持清洁，螺纹部分带有轴承，齿轮部分必须定期润滑。
